718HH模具鋼_瑞典一勝百模具鋼_718HH化學成分_718HH技術參數
718HH概述：產自瑞典一勝百的718HH模具鋼是在718模具鋼的基礎上進行改進的一款預硬型塑料模具鋼材料，經過真空熔煉等生產工藝，具有優(yōu)秀的機械性能及可加工性。718HH模具鋼在出廠的時候已經具有了330~370HBW的硬度，可以滿足部分的模具的加工生產要求，因此可以減少正常模具的加工生產中的熱處理環(huán)節(jié)，提高經濟效益。
718HH的供貨形態(tài)可在上海牧巖購買：
• 盤元
• 圓鋼
• 鍛坯
• 扁&方鋼
表面供貨形態(tài)：拉拔、無心磨光、熱作、剝皮、粗機加工、冷軋、熱軋。
718HH熱處理工藝及硬度：
軟化退火
退火溫度710~740°C, 保溫時間按每 25mm 壁厚1h確定. 保溫后隨爐冷卻。
去應力處理
加熱溫度 600°C (退火狀態(tài)), 550°C (淬火、回火狀態(tài)), 保溫時間按每 50mm壁厚1h 確定, 保溫后隨爐冷卻。
淬火、回火
預熱溫度 500~600°C, 淬火溫度840~880°C,保溫 30min (模具必須在保護氣氛下淬火, 以避免氧化及脫碳產生)。油冷, 冷卻到50~70°C, 立即回火。
回火保溫時間按工件厚度每 25mm 時間1h 確定, 至少 2h。

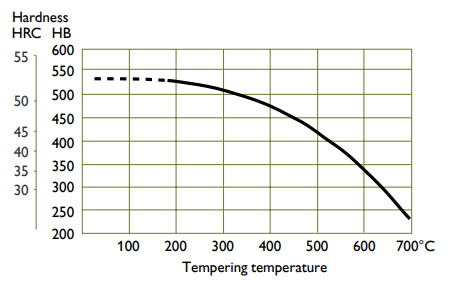

回火溫度180°C/200°C/300°C/400°C/500°C/600°C,
硬度 52HRC/51HRC/48 HRC/46HRC/42HRC/34HRC。

718HH有哪些特性？
718HH的特長：
718HH為真空熔煉之鉻－鎳－鉬合金鋼,出廠前已經過淬硬及回火處理,具有下列特長：
①、無淬裂和熱處理變形風險；
②、無需熱處理費用；
③、縮短模具制作周期；
④、降低模具制作所需成本（例，無需矯正變形）；
⑤、模具易于修改；
⑥、可施以氮化及火焰硬化處理,以增進模具的表面硬度及耐磨性。
718HH自生產以來均保持高品質，低硫量的水平，其出廠時已熱處理預硬至36－40HRC，因此718HH具有以下特性：
①、優(yōu)良的拋光性及光蝕刻花性能；
②、加工性能良好；
③、高純凈度及優(yōu)良的均一性；
④、耐磨性更好，模具壽命更長。
備注：718HH已100％經超聲波探傷檢驗。
718HH化學成分， ％：
碳C ..............................................0.33-0.37%
鉻Cr ..............................................1.65-1.75%
錳 Mn.............................. .................0.80-1.00%
硅 Si .....................................................0.15-0.35%
鉬 Mo............................................................0.10-0.5%
鎳 Ni...............................................................0.40-0.50%
718HH在哪些應用中使用？
①、大型長壽命塑膠注塑模，如家電制品，電腦外殼等模具；
②、高表面光潔度之塑膠制品模具；
③、吹塑模；
④、由于硬度高，可用于塑膠模具中之滑塊；
⑤、成形工具，壓縮－制動模（彎板機模），（視生產需要可施加火焰硬化或氮化處理）；
⑥、構造零件及軸。
